합리적인 선택! '사각 카트리지 BB', 구시대의 유물인가 가장 합리적인 선택인가? (기술적 장단점 분석)

자전거 구동계의 심장, 바텀 브라켓(BB)은 외부로 드러나지 않지만, 페달링의 효율과 부드러움을 결정하는 가장 핵심적인 부품이다. BB 기술은 개방형 '컵 앤 콘' 방식에서, '사각 카트리지', 그리고 현대의 외장형 및 프레스핏 방식까지 끊임없이 발전해왔다.

본 포스팅에서는 이 중 '사각 카트리지 BB'를 대상으로, 구시대의 유물로 치부되곤 하는 이 방식이 특정 목적 하에서는 왜 여전히 가장 합리적인 선택이 될 수 있는지, 그 기술적 원리와 장단점을 심층적으로 분석하고자 한다.

내돈내산 바텀브라켓 추천

---

1. 기술 분석: '컵 앤 콘' 방식과 '실드 카트리지' 방식의 차이

사각 BB는 크게 두 가지 방식으로 나뉜다.

• 컵 앤 콘(Cup and Cone) 방식: 과거의 생활 자전거에 주로 사용된 방식으로, 여러 개의 부품(컵, 콘, 락링, 볼 베어링)을 사용자가 직접 조립하여 완성한다. 이는 주기적인 분해, 세척, 그리스 주입 및 정밀한 유격 조절을 요구하는, 유지보수 난이도가 매우 높은 방식이다.

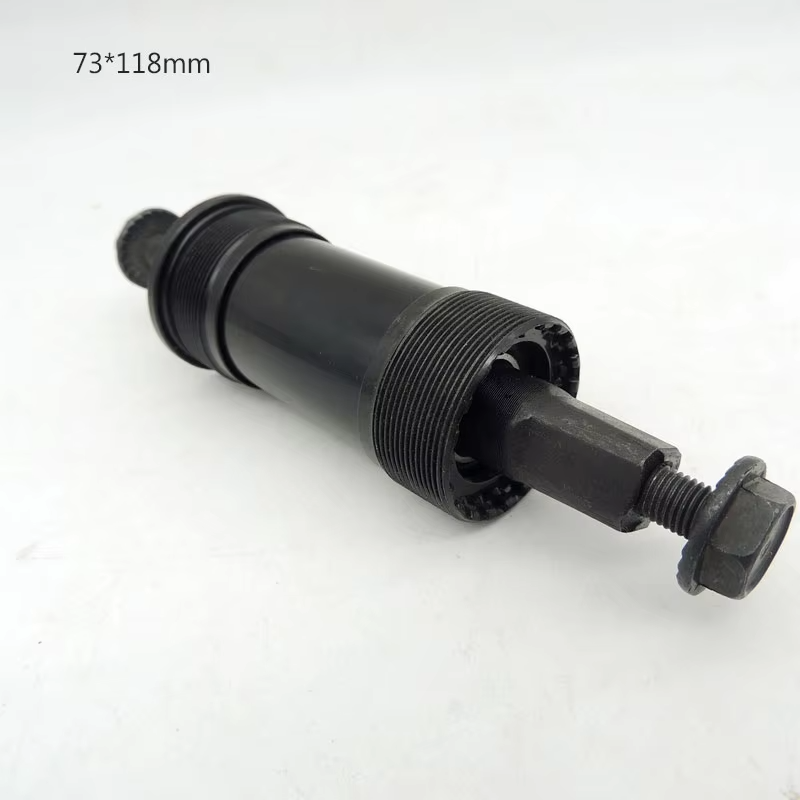

• 실드 카트리지(Sealed Cartridge) 방식: 이 제품에 적용된 방식으로, 스핀들(축)과 베어링, 컵이 하나의 완벽하게 밀봉된 유닛으로 통합되어 있다. 공장에서 정밀하게 조립되어 유지보수가 전혀 필요 없는 'Install-and-Forget' 방식이며, 외부의 흙먼지나 수분으로부터 베어링을 완벽하게 보호하여 압도적으로 긴 수명을 자랑한다. ⚙️

---

2. 규격 분석: 쉘 폭(68/73mm)과 축 길이(Spindle Length)

BB를 선택할 때, 가장 중요한 것은 바로 '규격'이다.

• BB쉘 폭 (Shell Width): BB가 장착되는 자전거 프레임의 가로 폭을 의미한다. 이 제품의 'BB73' 규격은 73mm의 MTB 프레임에 최적화되어 있으며, 별도의 스페이서를 활용하면 68mm의 로드바이크나 하이브리드 프레임에도 장착이 가능하다.
• 축 길이 (Spindle Length): 크랭크가 장착되는 축의 길이는, '체인라인(Chainline)'을 결정하는 핵심 요소다. 체인라인은 변속 성능과 구동계 부품의 수명에 직접적인 영향을 미치는 매우 중요한 수치이므로, 반드시 교체 전 기존 BB의 축 길이를 정확히 측정하여 동일한 규격의 제품을 선택해야 한다. (예: 118mm, 122.5mm 등)

---

올바른 '장착 및 토크 관리' 가이드

정밀 부품일수록 정확한 장착이 그 성능을 보장한다. 💡

• 나사산(Thread) 준비: BB를 장착하기 전, 프레임 BB쉘 내부의 나사산을 전용 클리너로 깨끗하게 닦아낸 후, 고착 방지용 '안티시즈(Anti-seize)'나 '그리스'를 반드시 도포해야 한다. 이는 소음 발생을 억제하고, 향후 분해를 용이하게 하는 필수 과정이다.
• 정확한 공구 사용: 사각 BB는 반드시 규격에 맞는 전용 'BB툴'을 사용하여 장착해야 한다. 툴이 BB의 홈에 정확히 맞물리지 않은 상태에서 무리한 힘을 가하면, 홈이 마모되어(속칭 '야마가 나다') 돌이킬 수 없는 손상을 입을 수 있다.
• 토크 값 준수: BB는 자전거에서 가장 큰 힘을 받는 부품 중 하나로, 정확한 토크 값으로 조여주는 것이 매우 중요하다. 일반적인 권장 토크는 35-50 Nm(뉴턴미터)이다. '토크렌치'를 사용하여 규정된 값으로 체결하는 것이 가장 이상적이며, 과도한 토크는 프레임에 손상을 줄 수 있다. 🔧
